System E Axle: Pweru Dyfodol Cerbydau Masnachol Trydan
Os ydych chi erioed wedi meddwl sut mae tryciau trydan, bysiau a cherbydau masnachol yn cyflawni'r pŵer, yr effeithlonrwydd a'r dibynadwyedd sydd eu hangen ar gyfer gweithrediadau byd go iawn -, mae'r ateb yn aml yn gorwedd mewn un gydran hanfodol: y system e echel. Yn fyr ar gyfer "system echel drydan," mae'r datrysiad integredig hwn yn cyfuno moduron trydan, gerio, a synwyryddion i mewn i un uned - gan ddisodli gyriannau mecanyddol traddodiadol â dewis arall mwy effeithlon, cryno ac addasadwy. Ar gyfer gweithgynhyrchwyr cerbydau, gweithredwyr fflyd, a pheirianwyr, nid uwchraddiad technegol yn unig yw systemau E Axle; Maent yn llwybr i gyflawni nodau cynaliadwyedd, gan leihau cyfanswm cost perchnogaeth (TCO), a - yn atal fflydoedd.
Beth yw system e echel?
Mae System Axle Trion E (neu system echel drydan) yn doddiant gyrru cwbl integredig sy'n pecynnu un neu fwy o foduron trydan yn uniongyrchol i echel cerbyd. Yn wahanol i setiau traddodiadol lle mae modur canolog yn cysylltu â'r echel trwy siafft gyriant, mae systemau e echel yn dileu'r angen am drosglwyddiadau a gwahaniaethau swmpus. Mae'r dyluniad hwn yn lleihau pwysau, yn gwella effeithlonrwydd ynni, ac yn symleiddio integreiddiad - manteision critigol ar gyfer cerbydau trydan (EVs) lle mae pob cilogram a wat - awr yn bwysig.
Moduron trydan
Moduron cydamserol magnet parhaol, neu PMSMs
Gostyngiad yn paratoi
I gyd -fynd â chyflymder modur â chyflymder olwyn
Electroneg Pwer
Ar gyfer rheoli moduron a rheoli ynni
Synwyryddion
Ar gyfer trorym, tymheredd a monitro namau
Nid yw systemau E axle yn ddim ond "neis - i - sydd â" ar gyfer cerbydau trydan - maen nhw'n rhaid i weithgynhyrchwyr gael gweithgynhyrchwyr sy'n anelu at gystadlu mewn marchnad drydanol cyflym. Dyma sut maen nhw'n sicrhau gwerth:
01
Effeithlonrwydd heb gyfaddawdu
Mae moduron trydan mewn echelau E yn gweithredu ar effeithlonrwydd brig (95%+yn aml), o'i gymharu â 70-80% ar gyfer peiriannau hylosgi mewnol (ICE). Trwy osod moduron yn uniongyrchol ar yr echel, mae colli egni o ysgogiadau a throsglwyddiadau yn cael ei ddileu.
02
Optimeiddio gofod ar gyfer dyluniad gwell
Mae angen lle siasi helaeth ar gyfer peiriannau, trosglwyddiadau a gyriannau ar drawiadau traddodiadol ar gyfer peiriannau. Mae echelau modur trydan yn rhyddhau'r eiddo tiriog hwn.
03
Gwydnwch ar gyfer amodau garw
Mae cerbydau masnachol yn gweithredu mewn amgylcheddau anodd: tymereddau eithafol, llwythi trwm, ac arosfannau aml. Mae echel gyda systemau modur trydan wedi'u peiriannu i wrthsefyll yr heriau hyn.
04
Diogelwch trwy reoli manwl gywirdeb
Mae moduron trydan yn darparu torque ar unwaith a chyflawni pŵer manwl gywir.
Datrysiadau echel trion
Nid yw systemau E axle yn un - maint - yn ffitio - i gyd. Fe'u cynlluniwyd i gyd -fynd â gofynion unigryw gwahanol gerbydau, o fysiau dinas i lorïau cludo hir -.

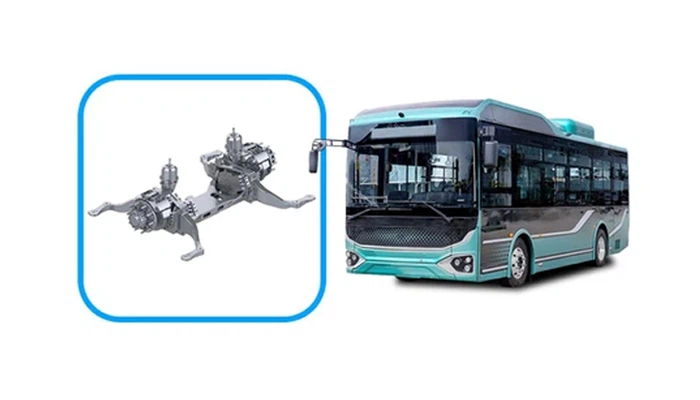

EA1400K: echel porth trydan 9t
Specs allweddol: Moduron PMSM deuol (brig 2 × 120 kW), 2x400 N · M Torque Modur, amddiffyniad IP68.
Delfrydol ar gyfer: 8-9m Bysiau Dinas.
Nodwedd standout: Yn galluogi dyluniad llawr - isel gyda sianel fewnol 755mm - yn gwella diogelwch a hygyrchedd teithwyr.
Ea2100n: echel porth trydan 13t
Specs allweddol: Moduron PMSM Deuol (brig 2 × 160 kW), 2x580 N · M Torque Modur, E - Ardystiad marc.
Delfrydol ar gyfer: 10.5 - 18m Bysiau cymalog a deulawr dwbl.
Nodwedd standout: Perfformiad sefydlog o dan lwythi trwm, gyda milltiroedd newid teiars yn fwy na 100,000 km.

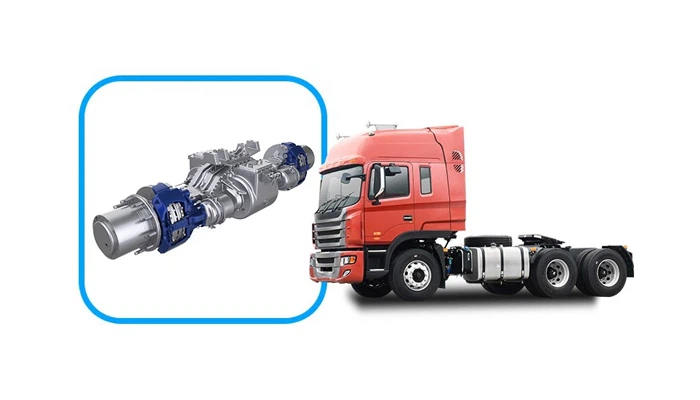

Ea5000n: 13/16t echel gyriant wedi'i ddosbarthu
Specs allweddol: Moduron PMSM deuol (brig 2 × 180 kW), 2x520 N · M Torque modur, rheolaeth symud modur deuol -.
Delfrydol ar gyfer: 4 × 2/6 × 2/8 × 4 tryciau a thractorau.
Nodwedd standout: Gostyngiad pwysau 300kg o'i gymharu â gyriannau canolog, gan roi hwb i gapasiti llwyth tâl.
EA1100K: 9T Llywio Echel Porth Trydan
Specs allweddol: Moduron PMSM deuol (brig 2 × 90 kW), torque modur 2 × 350 N · M, amddiffyniad IP67.
Delfrydol ar gyfer: Cerbydau masnachol ysgafn a thryciau arbenigol.
Nodwedd standout: ± 18 Gradd Ongl llywio ar gyfer symudadwyedd gwell mewn gofodau trefol tynn.
Cymhariaeth Cynnyrch
| Fodelith |
ea1400k
|
Ea2100n
|
Ea5000n
|
Ea1100k
|
| chynhyrchion |
 |
 |
 |
 |
| Foltedd | 540V | 540V | 540V | 600V |
| Pwer Modur (brig/gradd) | 2 × 120/2 × 60kW | 2 × 160/2 × 95kW | 2 × 180/2 × 80kW | 2 × 90/2 × 55kW |
| Torque modur (brig/gradd) | 2×400/2×145N.m | 2×580/2×220N.m | 2×520/2×260N.m | 2×350/2×140N.m |
| Cyflymder modur (mwyafswm) | 9500R/MIN | 8000r/min | 9500R/MIN | 9500R/MIN |
| Pwysau echel | 850 kgs | 1080 kgs | 950 kgs | 850 kgs |
| Cyflymder Olwyn (Max) | 540r/min | 430r/min | 640r/min | 540r/min |
| meintiau | 22.5 modfedd | 22.5 modfedd | 22.5 modfedd | 22.5 modfedd |
Ymchwil a Datblygu Technegol: y tu ôl i'r llenni o arloesi e axle
Wrth ddatblygu - mae system E echel perfformiad yn gofyn am fwy na chydosod cydrannau - mae'n mynnu dealltwriaeth ddofn o ddeunyddiau, electromagnetig, a dynameg cerbyd y byd - go iawn. Yn Trion Industrial, mae ein proses Ymchwil a Datblygu yn cael ei llywio gan dair egwyddor: defnyddiwr - canoli, profion trylwyr, a gwelliant parhaus.
Prawf perfformiad cerbydau ac efelychu
Llywio - gan - Mainc Prawf Gwifren
Mainc Prawf Perfformiad Powertrain
Prawf Modal
Mainc Prawf Dibynadwyedd Trosglwyddo
Prawf graddnodi cerbydau
Gweithgynhyrchu Cynhyrchu: Ansawdd graddio a dibynadwyedd
Mae angen cyfuniad o awtomeiddio, peirianneg fanwl, a rheoli ansawdd llym ar adeiladu E echelau ar raddfa. Mae ein cyfleusterau cynhyrchu wedi'u cynllunio i fodloni gofynion gorchmynion arfer bach - swp a chontractau OEM cyfaint -.
Llinell gynhyrchu gweithgynhyrchu deallus
Ystafell Brawf gwrth -sain
Robot gludo awtomatig
System Rheoli Cynhyrchu
Prawf EOL
Dosbarthu cynnyrch gorffenedig
Cwestiynau Cyffredin: Atebodd eich cwestiynau am E Axle Systems
C1: Sut mae system E echel yn wahanol i straen gyrru traddodiadol?
Mae gyriant traddodiadol yn defnyddio injan ganolog wedi'i chysylltu â'r echel trwy ysgogiad a throsglwyddiad. Mae system modur trydan ac echel yn integreiddio moduron yn uniongyrchol i'r echel, gan ddileu'r cydrannau hyn. Mae hyn yn lleihau pwysau, yn gwella effeithlonrwydd, ac yn rhyddhau gofod siasi.
C2: A ellir ôl -ffitio E echelau i'r cerbydau presennol?
Ydy, ond mae'n dibynnu ar ddyluniad y cerbyd. Gall ein tîm asesu eich siasi ac argymell addasiadau. Ar gyfer llwyfannau mwy newydd, mae modur trydan gyda systemau echel yn aml yn cael eu cynllunio fel gollwng - mewn amnewidiadau ar gyfer echelau mecanyddol.
C3: Sut mae echelau tryciau yn trin tymereddau eithafol?
Mae ein hechel drydan ar gyfer systemau tryciau yn cael eu profi o -40 gradd i 85 gradd. Mae nodweddion allweddol fel moduron wedi'u cynhesu (ar gyfer hinsoddau oer) ac oeri gweithredol (ar gyfer hinsoddau poeth) yn sicrhau perfformiad dibynadwy ym mhob cyflwr.
C4: A ellir addasu cydrannau E echel ar gyfer cymwysiadau penodol?
Yn hollol. Rydym yn cynnig cymarebau gêr personol, allbynnau pŵer modur, a thiwnio meddalwedd i gyd -fynd ag anghenion eich cerbyd. P'un a oes angen torque uchel arnoch ar gyfer tryc sothach neu gyflymder uchel ar gyfer fan ddosbarthu, gallwn deilwra pecyn echel EV i ffitio.
Exle Systems yw dyfodol EVs masnachol
Yn barod i gymryd y cam nesaf? Cysylltwch â'n tîm i drafod sut y gall systemau modur echel ceir trydan drawsnewid eich rhaglen cerbydau trydan.
